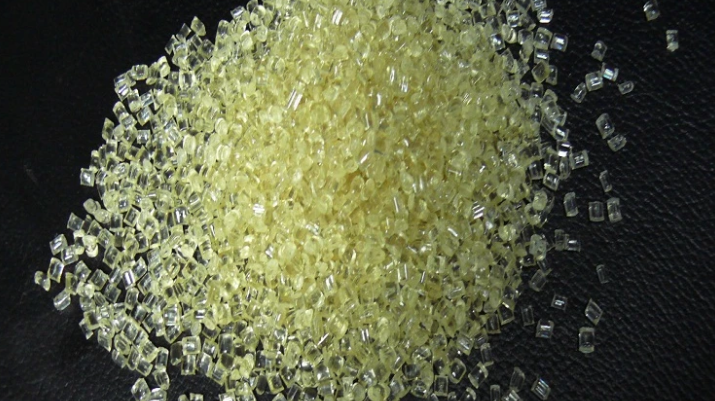

PSU塑料(聚砜)：PSU为琥珀透明固体材料，硬度和冲击强度高，无毒、耐热耐寒性耐老化性好，可在-100--175度下长期使用。
比重:1.25-1.35克/立方厘米 成型收缩率:0.5-0.7% 成型温度：290-350℃ 干燥条件：130-150℃ 4小时
1) 基本特性：
聚砜为琥珀透明固体材料，硬度和冲击强度高，无毒、耐辐射、耐热耐寒性耐老化性好并具有自息性，，可在-100~175度下长期使用。
耐无机酸碱盐的腐蚀，但不耐芳香烃和卤化烃。
通过玻璃纤维增强改性可以使材料的耐磨性大幅度提高；可将聚砜与ABS、聚酰亚氨、聚醚醚酮和氟塑料等制成聚砜的改性产品，主要是提高其冲击强度和伸长率、耐溶剂性、耐环境性能、加工性能和可电镀性。如PSF/PBT,PSF/ABS,PSF+矿物粉。
2) 成型性能 ：
1.无定形料,吸湿大，吸水率0.2％-0.4％，使用前须充分干燥，并防止再吸湿。保证含水量在0.1％以下。
成型性能与PC相似，热稳定性差，360度时开始出现分解。
为减小注塑制品产生内应力，模具温度应控制在100-140度。成型后可采取退火处理甘油浴退火处理，160度，1-5分钟；或采取空气浴160度，1-4小时。退火时间取决于制品的大小和壁厚
3) 模具设计注意事项
流动性差，冷却快，宜用高温高压成型。模具应有足够的强度和刚度，设冷料井，流道应短，浇口尺寸取塑件壁厚的1/2-1/3
聚砜在熔融状态下接近于牛顿体，类似于聚碳酸脂，起流动性对温度比较敏感，在310度-420度内，温度每升高30度，流动性就增加1倍。故成型时主要通过提高温度来改善加工流动性。
4) 塑料的用途
适于制作耐热件、绝缘件、减磨耐磨件、仪器仪表零件及医疗器械零件，聚芳砜适于制作低温工作零件。
聚砜在电子电器工业常用于制造集成线路板、线圈管架、接触器、套架、电容薄膜、高性能碱电池外壳。
聚砜在家用电器方面用于微波烤炉设备、咖啡加热器、湿润器、吹风机、布蒸干机、饮料和食品分配器等。也可代替有色金属用于钟表、复印机、照相机等的精密结构件。
聚砜已通过美国医药、食品领域的有关规范，可代替不锈钢制品。由于聚砜耐蒸气、耐水解、无毒、耐高温蒸气消毒、高透明、尺寸稳定性好等特点，可用作手术工具盘、喷雾器、流体控制器、心脏阀、起博器、防毒面具、牙托等。
